Lost Buildings of the United States Part 1

Un Poco de Arquitectura que ya no esta y que marco hitos en la ciudades mas importantes de Estados Unidos.

At first, the "Singer Building" (1908) in New York City:





"Richfield Tower" (1928-1929) in Los Angeles



The "Masonic Temple" in Chicago (1891-1892)



The "New York World Building" (1889-1890)





The Larkin Building by Frank Lloyd Wright in Buffalo (1906)


Old Detriot City Hall:



New York times old building at Time Square

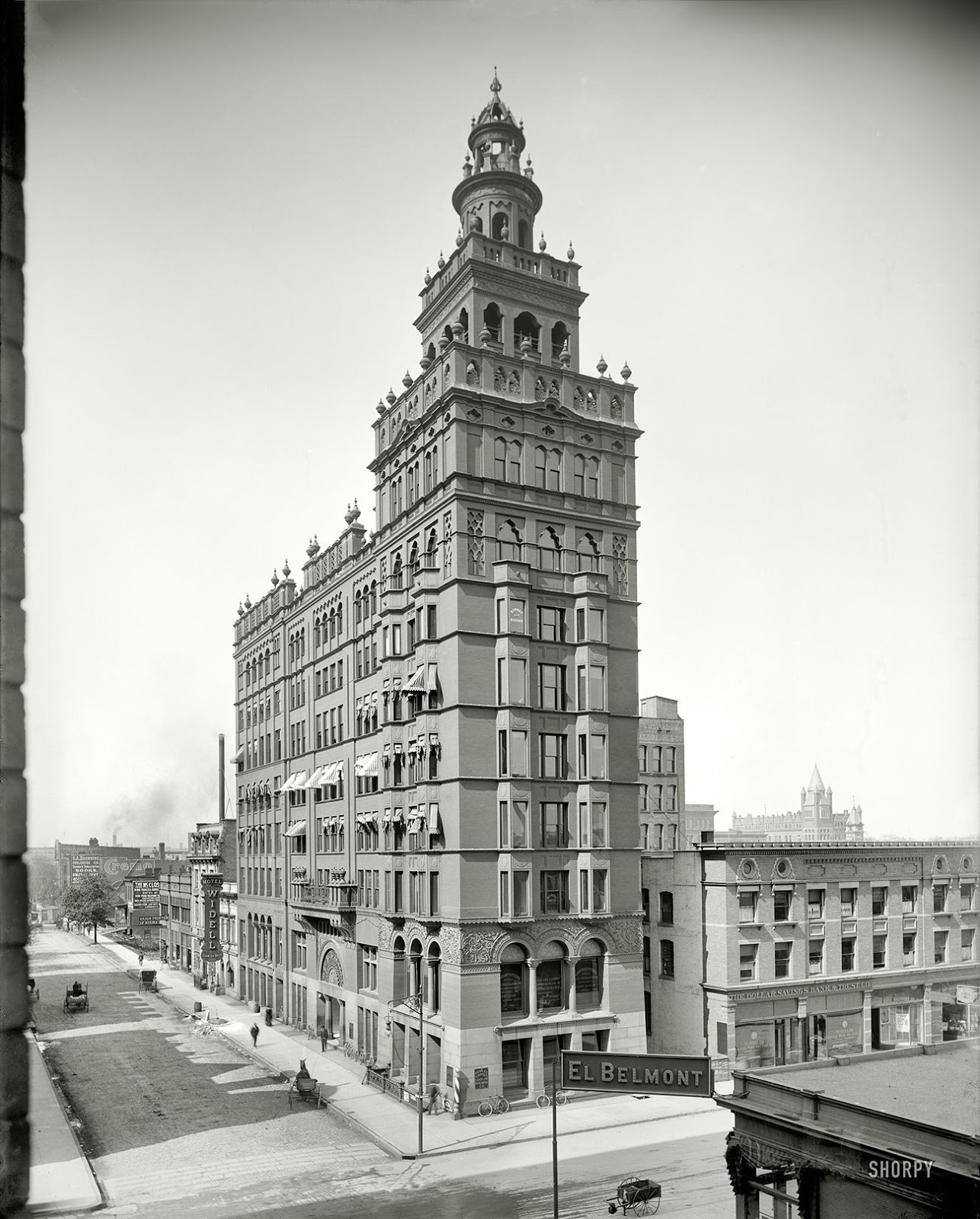

The Nasby Building in Toledo, Ohio. Completed in 1895 to a design by Edward Fallis 1895



The Wabash station in Pittsburgh.



The old Pontchartrain Hotel



The Majestic Theatre, New York City. Demolished in 1954














La Catedral de Brasilia Oscar Niemeyer

Critica arquitectónica de la “Catedral de Brasilia”
Arq. Jorge Villavisencio



Datos del Autor del Proyecto Arquitectónico.
El Arquitecto Oscar Ribeiro de Almeida Niemeyer Soares Filho, nació en la ciudad de Rio de Janeiro el 15 de Diciembre de 1907, en el Brasil, estudio en la Escuela de Bellas Artes de Rio de Janeiro, Brasil y se graduó como Ingeniero Arquitecto en el año de 1934. El arquitecto Niemeyer es considerado como uno de las personalidades más influyentes de la Arquitectura Moderna Internacional.

Realizo varios trabajos importantes como: el Conjunto de Proyectos de la Pampulha en Belo Horizonte de 1942 con ideas Lecorbusianas; el Congreso Nacional de Brasil, Museo Nacional, Museo Contemporáneo de Arte de Niteroi, Palacio de Gobierno, Congreso Nacional, Catedral de Brasilia, la Universidad Nacional de Brasilia – UNB al cual fue fundador y profesor durante varios años de la Escuela de Arquitectura y Urbanismo. También realizo varios trabajos fuera de Brasil como el Edificio de las Naciones Unidas de Nueva York de 1947 en conjunto con Le Corbusier, Edificio de la Editora Mondadori en Milán de 1968-1975, Sede del Partido Comunista en Francés en Paris de 1971, el Conjunto Habitacional de Hansa en Berlín de 1955 entre otras.
Es importante decir que en año de 1959 el Presidente del Brasil Joselino Kubistschek le encarga los más importantes proyectos simbólicos de la nueva capital de Brasil, en colaboración con el urbanista Lucio Costa autor de Plan Piloto de Brasilia y también Arquitecto paisajista Burle Marx.



Catedral de Brasilia.

Obra: Catedral Metropolitana Nuestra Señora Aparecida.
Propietario: Gobierno de la Republica Federal del Brasil.
Autor del Proyecto de Arquitectura: Arq. Oscar Niemeyer.
Localización: Eje Monumental de Brasilia DF., capital del Brasil.
Año de Construcción: 1964-1970
Área: 3.848.46 m2.

La “Catedral de Brasilia”, se encuentra localizada en el Eje Monumental de Brasilia DF., capital del Federal del Brasil, esta obra cumple un papel fundamental no solamente político-religioso sino es una de las obras más representativas de la Arquitectura Moderna, además de estar localizada en una de las zonas mas privilegiadas, en su entorno no existe ninguna construcción a menos de 400 metros lo que realza sus esbelta figura arquitectónica.

La obra en su base es de forma circular con un diámetro de 70 metros y se encuentra a dos metros abajo del nivel natural del terreno original, la obra esta construida en hormigón armado y su estructura es en forma hiperboloide compuesto con dieciséis columnas idénticas de sección hiperbólica, la cual en la parte superior obtiene su sustentación estructural en la coronación de la obra
Entre columnas tienen paneles de vidrio de diferentes colores que hacen parte de su cobertura, en su parte interior existe un vació entre sus vanos lo que alimenta un aire de grandiosidad por inmensa altura, también estas columnas dan la impresión de estar tocando el suelo otorgando a la obra su forma leve.

También en su interior existen tres ángeles de diferentes tamaños en bronce suspensos con tirantes de acero, lo que da un sentido religioso al cual representa.
Su acceso es de una rampa de grandes proporciones y existen en las laterales los apóstoles al cual acompañan la entrada principal. También en el exterior existe un campanario desvinculado al edificio, y en las laterales de la Catedral tiene una inmensa explanada para eventos religiosos.
El sentido de la obra de forma muy plástica representa dos manos que mirando hacia el cielo.
En conclusión podemos decir que la Catedral de Brasilia, representa la grandiosidad de una obra arquitectónica, por su forma volumétrica de gran plasticidad, y sus medidas de proporciones adecuadas y ordenadas de manera muy sensibles, por su ubicación privilegia en relación a la ciudad, su espacio-tiempo que dan su recorrido atento y que pueda ser visto de varios ángulos, que inspiran el lado romántico de la obra, podemos decir representante de la Arquitectura Moderna.



















martes, 5 de mayo de 2020

Descargar Programa SketchUp Pro 2020 FULL + ACTIVADOR



DESCRIPCIÓN: Es un programa de diseño gráfico y modelado en tres dimensiones (3D) basado en caras. Para entornos de planificación urbana, arquitectura, ingeniería civil, diseño industrial, diseño escénico, GIS, videojuegos o películas. Es un programa desarrollado por Last Software, empresa adquirida por Google en 2006 y finalmente vendida a Trimble en 2012.

INFORMACIÓN:
Nombre del programa: SketchUp Pro 2020
Idioma: Español
Categoría: Diseño 3D,
DiseñoSistema: 64 bits
Motor de descarga: MEDIAFIRE (1 link)
Peso: 200.2 MB/63.9 MB

REQUISITOS DEL SISTEMA
Especificaciones mínimas
Sistema Operativo: Windows 7 o superior.
Procesador: 2 GHz.
Memoria RAM: 8 GB.
Espacio de Disco Duro: 700 MB.
Tarjeta gráfica: mínimo 1 GB de memoria y compatible con 3D.


Programa Clic Aquí


Activador (crack) Clic Aquí

contraseña: palmeratv

martes, 28 de abril de 2020

cocinas diseño diagramas y medidas

Ideas, medidas y formas a la hora de diseñar una cocina funcional
















viernes, 24 de abril de 2020

Obtención de las vistas de un objeto

Generalidades
Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire.

Las reglas a seguir para la representación de las vistas de un objeto, se recogen en la norma UNE 1-032-82, «Dibujos técnicos: Principios generales de representación», equivalente a la norma ISO 128-82.

Denominación de las vistas
Si situamos un observador según las seis direcciones indicadas por las flechas, obtendríamos las seis vistas posibles de un objeto.

Estas vistas reciben las siguientes denominaciones:

vistas normalizadas de un objeto
Vista A: Vista de frente o alzado

Vista B: Vista superior o planta

Vista C: Vista derecha o lateral derecha

Vista D: Vista izquierda o lateral izquierda

Vista E: Vista inferior

Vista F: Vista posterior

Posiciones relativas de las vistas
Para la disposición de las diferentes vistas sobre el papel, se pueden utilizar dos variantes de proyección ortogonal de la misma importancia:

El método de proyección del primer diedro, también denominado Europeo (antiguamente, método E)
El método de proyección del tercer diedro, también denominado Americano (antiguamente, método A)
En ambos métodos, el objeto se supone dispuesto dentro de un cubo, sobre cuyas seis caras, se realizarán las correspondientes proyecciones ortogonales del mismo.

La diferencia estriba en que, mientras en el sistema Europeo, el objeto se encuentra entre el observador y el plano de proyección, en el sistema Americano, es el plano de proyección el que se encuentra entre el observador y el objeto.

vistas de un objeto sistema europeo y americano 00

El desarrollo del cubo de proyección, nos proporciona sobre un único plano de dibujo, las seis vistas principales de un objeto, en sus posiciones relativas.

Con el objeto de identificar, en que sistema se ha representado el objeto, se debe añadir el símbolo que se puede apreciar en las figuras, y que representa el alzado y vista lateral izquierda, de un cono truncado, en cada uno de los sistemas.

Una vez realizadas las seis proyecciones ortogonales sobre las caras del cubo, y manteniendo fija, la cara de la proyección del alzado (A), se procede a obtener el desarrollo del cubo, que como puede apreciarse en las figuras, es diferente según el sistema utilizado.

vistas de un objeto sistema europeo y americano 01

El desarrollo del cubo de proyección, nos proporciona sobre un único plano de dibujo, las seis vistas principales de un objeto, en sus posiciones relativas.

Con el objeto de identificar, en que sistema se ha representado el objeto, se debe añadir el símbolo que se puede apreciar en las figuras, y que representa el alzado y vista lateral izquierda, de un cono truncado, en cada uno de los sistemas.

vistas de un objeto sistema europeo y americano 02

Correspondencia entre las vistas
Como se puede observar en las figuras anteriores, existe una correspondencia obligada entre las diferentes vistas. Así estarán relacionadas:

El alzado, la planta, la vista inferior y la vista posterior, coincidiendo en anchuras.
El alzado, la vista lateral derecha, la vista lateral izquierda y la vista posterior, coincidiendo en alturas.
La planta, la vista lateral izquierda, la vista lateral derecha y la vista inferior, coincidiendo en profundidad.
Habitualmente con tan solo tres vistas, el alzado, la planta y una vista lateral, queda perfectamente definida una pieza. Teniendo en cuenta las correspondencias anteriores, implicarían que dadas dos cualquiera de las vistas, se podría obtener la tercera, como puede apreciarse en la figura:

tercera vista
También, de todo lo anterior, se deduce que las diferentes vistas no pueden situarse de forma arbitraria. Aunque las vistas aisladamente sean correctas, si no están correctamente situadas, no definirán la pieza.

correspondencia entre vistas
